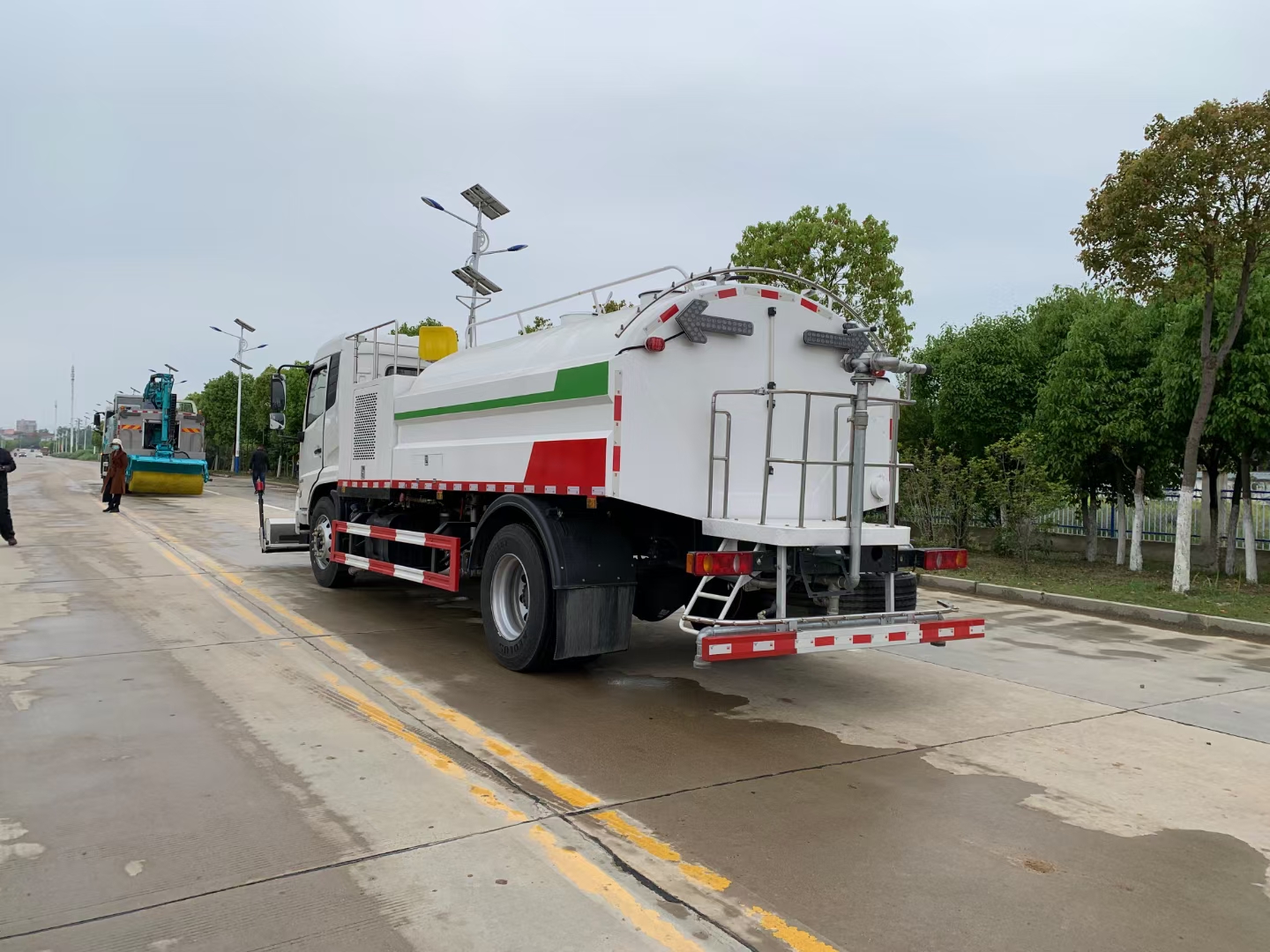

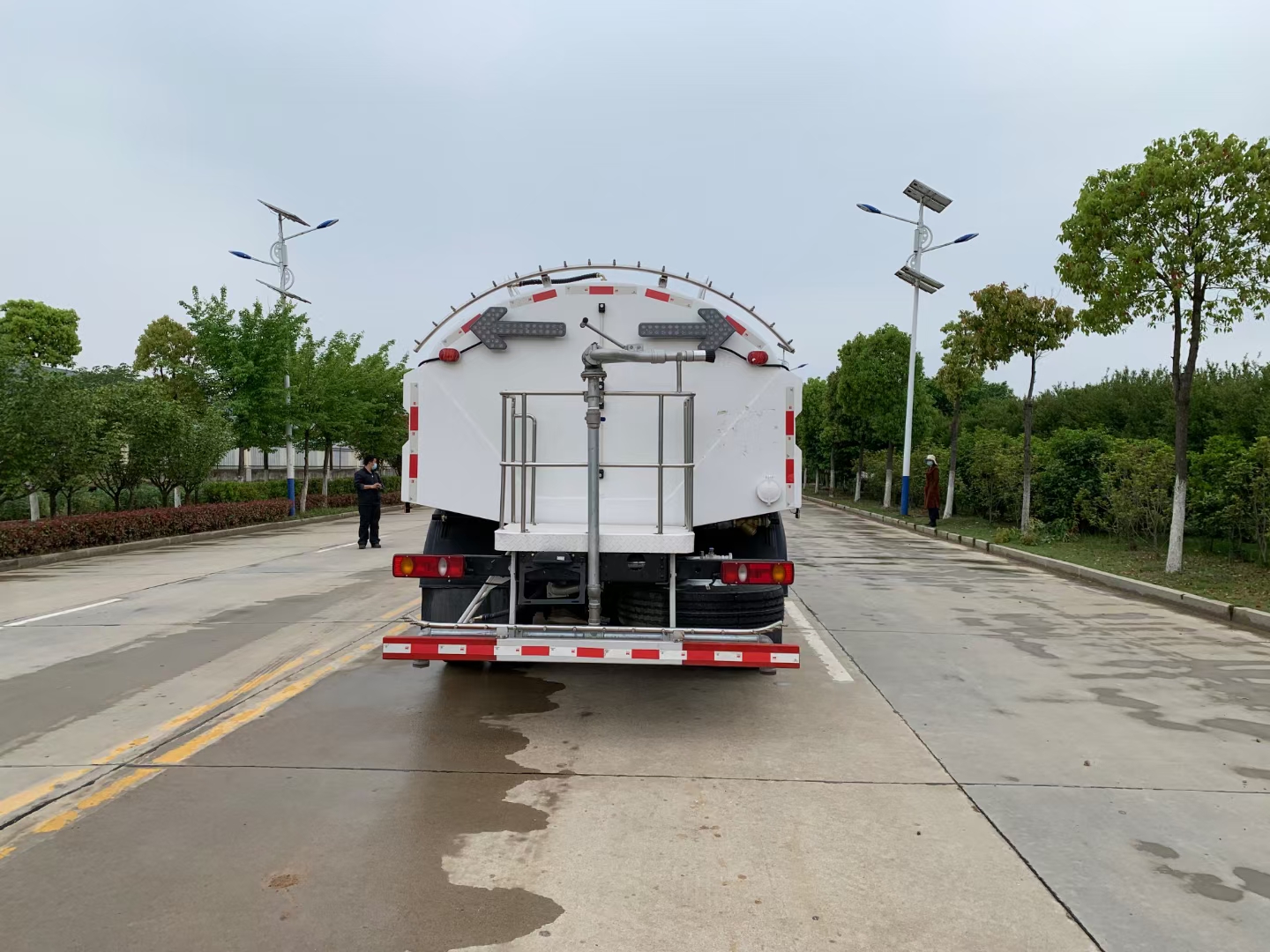

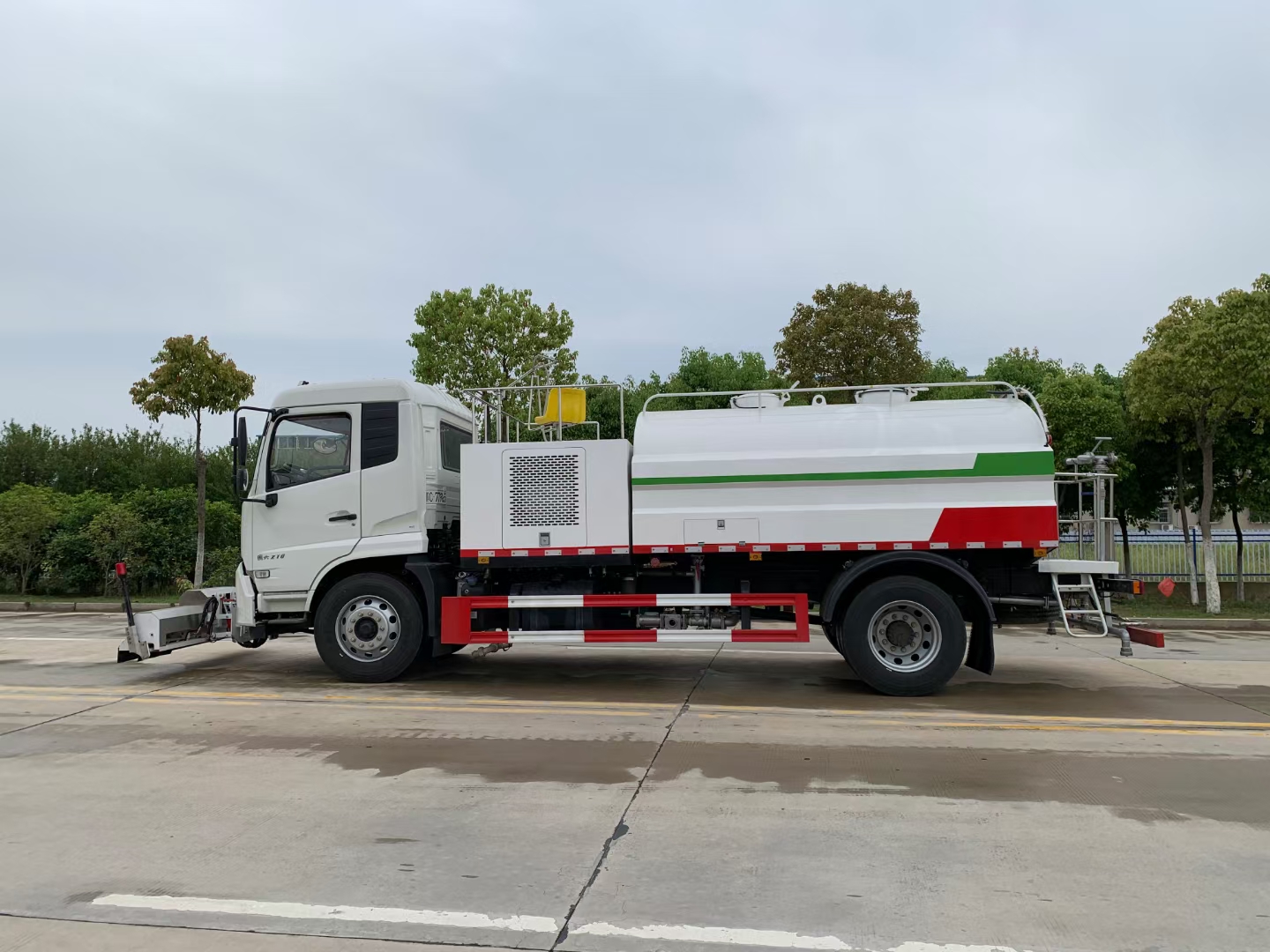

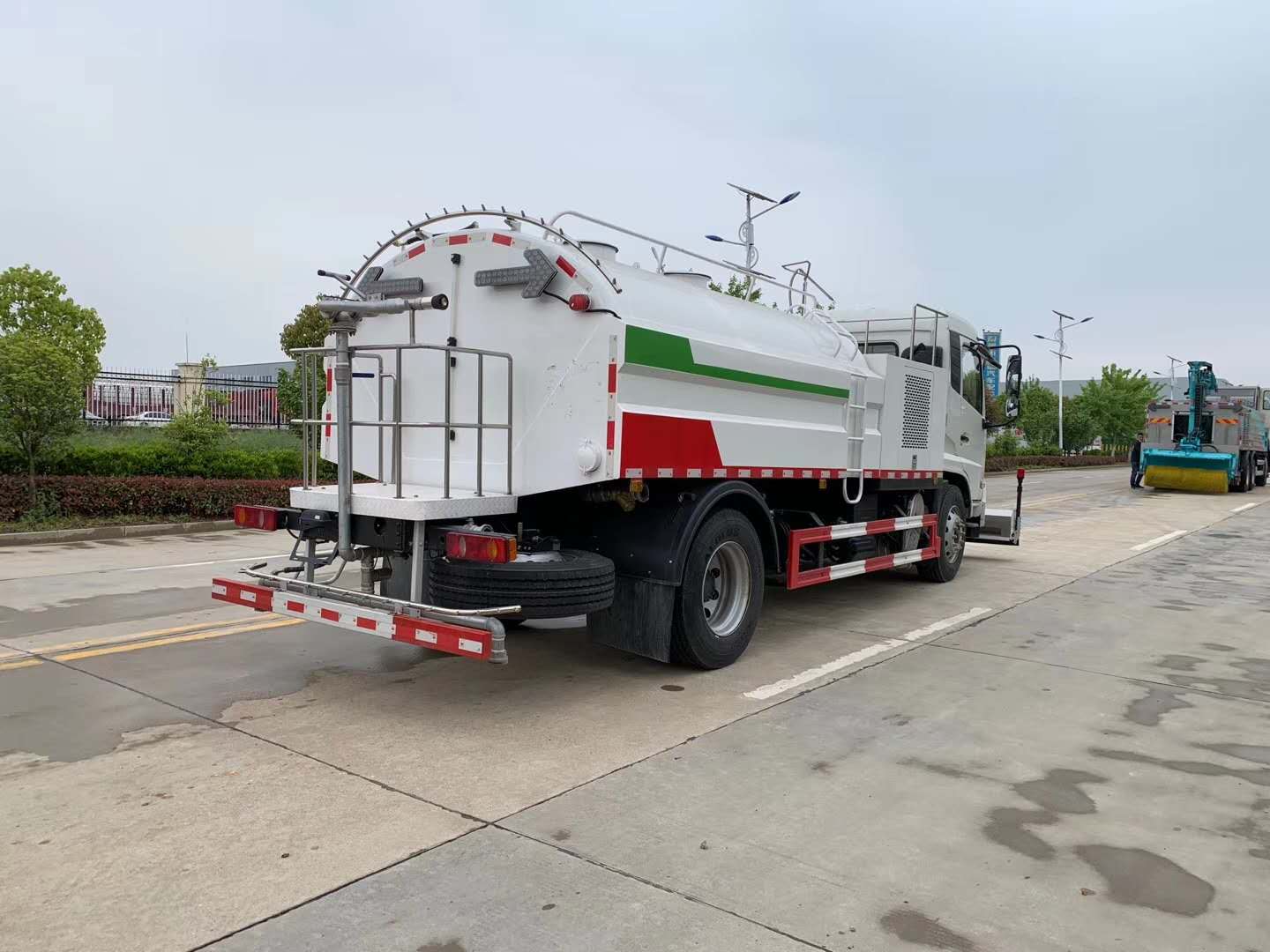

東風天錦路面清洗車-0

東風天錦路面清洗車-1

東風天錦路面清洗車-2

東風天錦路面清洗車-3

東風天錦路面清洗車-4

東風天錦路面清洗車-5

zheng車技術參數
車輛名稱:	HCQ5160GQXDL5清洗車	公告批次:	311
產品商標	華通牌	產品號
車輛型號:	HCQ5160GQXDL5	目錄序號:	(十七)57
免檢:		發布日期:	20180905
總質量	15800(Kg)	容積:	8.19
額定載質量	7800(Kg)	整備質量	7805(Kg)
外形尺寸	8350,8150,7850×2490×2900(mm)	貨廂尺寸	××(mm)
額定載客	(人)	準拖掛車總質量	(kg)
駕駛室:		前排乘客:	3(人)
防抱死系統:	有	載質量利用系數
燃料種類:	柴油	排放標準:	GB3847-2005,GB17691-2005國V
接近角/離去角:	20/15(°)	前懸/后懸:	1430/2220(mm)
軸數:	2	軸距:	3800,4200,4500,4700,5000,3950,5600(mm)
輪胎數:	6	輪胎規格:	9.00R20 16PR,10.00-20 16PR,10.00-20 18PR,10.00R20 14PR,10.00R20 16PR,10.00R20 18PR,10R22.5 16PR,275/80R22.5,275/70R22.5 16PR,275/70R22.5 18P
前輪距:	1880,1900,1920	后輪距:	1800,1860,1820
軸荷:	5600/10200	高車速:	98(km/h)
其它	隨底盤選裝駕駛室,駕駛室前臉擾流罩為選裝件,兩側選裝工具箱, 運輸介質: 水,密度:1.0噸/立方米, 罐體有效容積:8.19立方米,外形長/軸距/罐體外形尺寸(長×長軸×短軸)(mm)一一對應;8350/4700/(5000×2300×1400),8150/4500/(4800×2350×1450),7850/4200/(4500×2400×1500)(罐體前部1200mm長為高壓泵箱用于安裝高壓泵)。側后防護采用碳鋼Q235,左右側面及后下部防護均采用焊接連接。后防護截面高度尺寸100mm, 截面寬度尺寸50mm,下邊緣離地高度490mm。ABS型號:3631010-C2000,4460046440;生產廠家:東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車控制系統(中國)有限公司。

底盤DFL1160BX1V技術參數
底盤型號	DFL1160BX1V	底盤企業:	東風商用車有限公司
輪胎數	6	彈簧片數:	7/9+6,8/10+8,10/11+10
輪胎規格:	9.00R20 16PR,10.00-20 16PR,10.00-20 18PR,10.00R20 14PR,10.00R20 16PR,10.00R20 18PR,10R22.5 16PR,275/80R22.5,275/70R22.5 16PR,275/70R22.5 18P	轉向形式:	方向盤
前輪距:	1880,1900,1920	后輪距:	1800,1860,1820
底盤排放標準:	GB3847-2005,GB17691-2005國V
燃料種類:	柴油	批次:	311
發動機型號	發動機生產企業	排量	功率
ISD210 50 ISD190 50 ISD180 50 EQH180-52 EQH180-53 ISB180 50 ISD270 50 ISB210 50 ISB190 50	東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風商用車有限公司 東風商用車有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司	6700 6700 4500 4752 4752 5900 6700 5900 5900	155 144 132 132 132 132 198 155 140
標識企業:	常州華日升反光材料有限公司,3M中國有限公司,浙江道明光學股份有限公司	Vin車輛識別代碼:	LGAX2B13××××××××× LGAX2A13××××××××× LGAX2B12××××××××× LGAX2A12××××××××× LGAX2C13××××××××× LGAX2C12××××××××× LGAX2A14××××××××× LGAX2B14××××××××× LGAX2C14×××××××××

產品簡介： 華通牌路面養護車

主要用于清洗城市步行道、攤點油污路面和城市牛皮癬，具有高水壓，多功能，全電控操作等特點。該車外形美觀、駕乘舒適、噪聲低、操作方便、維護便利，可廣泛應用于城市步行道、非機動車道、各類公共設施等的清洗與路面保潔。

 路面養護車采用長安底盤改裝，加裝高壓清洗機系統，整體式水箱（含清水倉、工具倉、動力倉）前噴水架及定點清洗裝置、電氣系統、高壓水路及卷盤裝置、可加裝輔助清洗推車等部件。

 ● 采用雙發動機配置，高壓水泵（品孚 DS-5015）由副發汽油機（本田GX390）驅動，與整車行走不干涉，可以根據路面狀況隨意調節行駛速度和副發轉速。

 ● 副發汽油機（本田GX390）位于水箱的后部，可減少噪聲和排放對駕駛員的影響。副發汽油機帶電啟動和電熄火。

 ● 清洗裝置由前清洗裝置、柱狀單點清洗裝置、手動噴槍裝置、手推式噴管清洗裝置等組成，清洗功能多樣化，能滿足不同污染程度路面的清洗、養護作業。

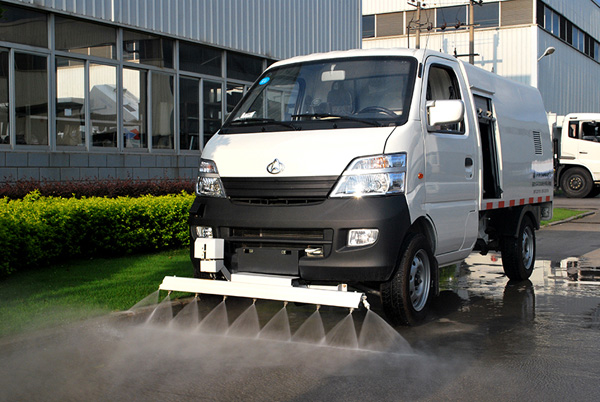

 ● 前清洗裝置作業時，高壓水流能形成一個完整的清洗平面，電控上下轉動12°、左右偏擺各18°，清洗效果佳。

 ● 柱狀單點清洗裝置的操作均為全電控制，駕駛員在駕駛室內即可完成操作。可上、下、左、右全方向擺動，適用于道路局部衛生死角的清除。

● 后置手動高壓噴槍、配置了18米長的膠管，作業范圍大。為應對各種工況，還配置專業噴嘴，是街邊小廣告的克星。

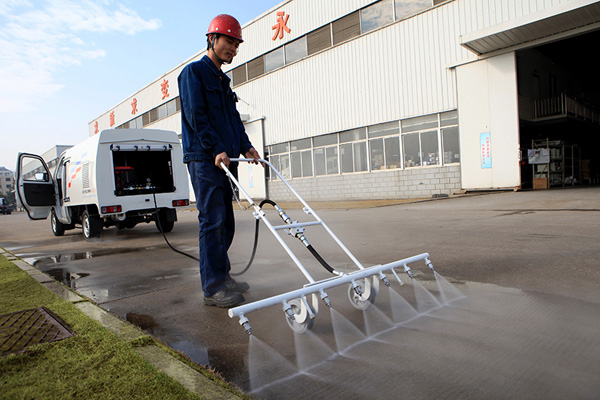

 ● 可加裝手推式噴管清洗裝置，利用噴嘴噴出的高壓力、小流量的清洗水幕，可以在車輛無法通行的區域清洗路面和盲縫。該裝置采用可折疊式結構，隨存隨取，方便快捷，節水環保。

● 該車型還可加裝輕便、小巧、有防濺射保護罩的水掃把，可以對路邊休息凳、窄小的平臺、墻面等區域進行清洗和掃刷。

 ● 清水箱采用整體式碳鋼制作（防腐防銹處理），抗震性強，不變形，不銹蝕。水箱內設有低水位傳感報警裝置，防止高壓水泵因缺水而損壞。

 ● 可選裝下視攝像裝置，駕駛室內裝彩色液晶顯示屏，隨時觀察路況和清洗效果。

● 配置1100L的清水箱，可連續工作約50分鐘。

● 輔助清洗小車清洗寬度可達1.5米。
